Контробрешетка – один из основных элементов кровли, наряду с обрешеткой и гидроизоляцией. Первый вопрос, с которым обычно сталкиваются неискушенные в вопросах строительства люди – что такое контрообрешетка и зачем она нужна. Многие не видят разницы между ней и обрешеткой. Между тем это принципиально разные вещи – как по месту размещения, так и по выполняемым функциям. Обрешетка выступает основанием для кровельного покрытия. Это деревянные бруски, которые устанавливаются поперек стропильной системы для придания крыше конструктивного единства. Она нужна как связующее звено между стропилами и внешним облицовочным материалом. Без них было бы невозможно ровно и устойчиво расположить кровлю, а при падении снега или града кровельные листы будут провисать, гнуться и ржаветь.

Контробрешетка, состоящая из контрреек, в свою очередь, нужна для вентиляции так называемого кровельного «пирога». Последний представляет собой многослойную конструкцию, состоящую из утеплителя, пароизоляционного и гидроизоляционного материалов. Контррейки создают пространство между гидроизоляцией и обрешеткой циркулирует воздух. Они укладываются поверх обрешетки и помогают равномерно насыщать воздухом всю кровельную часть дома. На вопрос «нужна ли контробрешетка» однозначно следует ответить положительно. Вот, что она дает:

  • Излишнее скопление конденсата и влаги в кровельном «пироге» может привести к началу процесса гниения деревянной конструкции крыши. Следствие – постепенное разрушение кровли и стропильной системы, провисание гидроизоляционной пленки и утрата ей своих функций.
  • Хорошая вентиляция нужна для поддержания нормальных свойств утеплителя. Излишняя влажность снижает его способность не выпускать тепло и приведет к необходимости регулярно его менять.
  • Повышенная влажность в воздухе – один из главных факторов размножения бактерий. Особенно это касается теплого воздуха, который как известно, всегда стремится вверх – то есть, к крыше дома. Образование грибка, плесени, развитие других микроорганизмов ведет к появлению неприятных запахов в жилом помещении.
  • При нормальной вентиляции можно не обрабатывать обрешетку специальными гидроизоляционными составами: циркуляция воздуха это сполна компенсирует.
  • Если изначально при проектировании крыши были допущены некоторые просчеты и стропильная система получилась не совсем ровной, на счет установки контрбрусьев эти недостатки можно исправить. Таким образом плоскость кровли станет более гладкой.

Благодаря расстоянию, которое появляется между гидроизоляцией и обрешеткой, холодный воздух имеет возможность поступать в верхнюю часть крыши, в результате там поддерживается нормальный микроклимат, в котором не образуется и не накапливается влага. Вентиляционная система также служит этой цели: излишний пар выводится, не успев осесть на деревянные конструкции в виде воды.

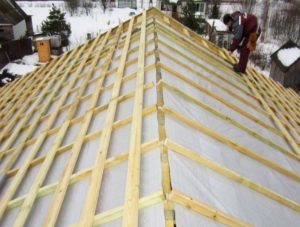

Монтаж контробрешетки

Брусья, которые используются для изготовления контреек не обязательно должны быть цельными. Зачастую для этой задачи используются различные деревянные обрезки, оставшиеся от строительства дома. В качестве материала отлично подходят дуб или сосна, как одни из самых стойких и долговечных пород дерева. Перед установкой их лучше тщательно высушить и обработать антисептиком: если этого не сделать, даже хорошая вентиляция может не спасти от гниения и образования плесени.

Контррейки монтируются строго после установки гидроизоляции. Обязательно установить емкость для сбора воды (капельник), поскольку именно туда будет попадать влага, стекающая с гидроизоляционной пленки. Рейки устанавливаются с помощью нержавеющих оцинкованных гвоздей, перпендикулярно обрешеточным брусьям. Важно не нарушать шаг и устанавливать брусья строго параллельно друг друга – в противном случае может нарушиться ровное расположение кровли. С этой целью на бруски обычно наносят разметку, которая не дает изменить длину шага. Метки представляют собой шнуровку, соединенную с брусьями в одинаковых местах. Также контрбрусья можно обработать антипиреном для предотвращения возможных возгораний.

Наибольшую трудность представляет монтаж контрреек в районе конька крыши – то есть точки пересечения двух скатов. Их концы должны совместить в одной точке, в противном случае вся кровля может получиться неровной. Высота контробрешетки весьма невелика – примерно от 3 до 5 сантиметров, а сечение брусьев составляет примерно 25*30 мм или выше. В зависимости от угла наклона крыши используют различные сечения. К примеру, для крыш с углом наклона в 30 градусов обычно используют брусья с сечением 25/50 миллиметров. Это оптимальный размер, который позволяет создать достаточное расстояние для эффективной вентиляции кровельного пространства. В зависимости от размера реек, а также от расстояния между стропилами, меняется и шаг их размещения. В среднем берется шаг, примерно равный 30 сантиметрам. Слишком маленький шаг может привести к эффекту, противоположному ожиданиям: вентиляция ухудшится, маленькое расстояние между брусками будет мешать поступлению воздуха.

Особенности для разных видов кровли

Когда можно не использовать контробрешетку?

Если чердачное помещение вообще не планируют утеплять и использовать для других целей, кроме хранения вещей, устанавливать контррейки не обязательно. Но даже в этом случае лучше, все-таки, сделать это, поскольку неизвестно, изменятся ли планы владельца дома в будущем, а избавиться от коррозии и сгнивших участков стропильной системы будет уже невозможно. Это относится как к металлической кровле из нержавеющих материалов, так и к другим видам.

Выводы

Крыша – это одна из основных частей жилого дома, наряду с фундаментом, стенами. Она не только защищает сам дом и его жильцов от атмосферных осадков и природных катаклизмов, но и в целом влияет на микроклимат, который существует в доме. А значит – важна каждая деталь кровли, причем далеко не в последнюю очередь – контробрешетка, к установке которой стоит подойти с особым вниманием и ответственностью.

Нужна ли контробрешетка под металлочерепицу

Нужна ли контробрешетка под металлочерепицу

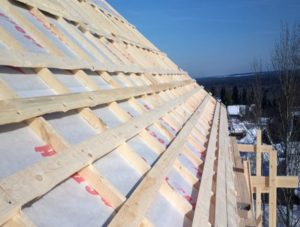

Контробрешетка под металлочерепицу, равно как и остальные разновидности покрытий, требуется для кровли, и представляет собой простые деревянные бруски с сечением 3*5 см. Монтаж производят поверх материала для гидроизоляции, который находится под металлической черепицей, вдоль стропил.

Требуется это для того, чтобы был зазор вентилируемого типа между кровлей и материалом для гидроизоляции. Этот подход способствует удалению излишков влаги, которая в будущем могут проникать под материалы кровли.

В таком случае, когда планируется выстраивание сложной кровли, и она будет обладать несколькими скатами, а стропильные ноги будут достаточно длинными, и для контробрешетки должны быть применены бруски с толщиной около 5 см.

Требуется ли контробрешетка под металлическую черепицу?

Контробрешетку для кровли под металлическую черепицу требуется в том случае, когда вы планируете возводить теплую кровлю. Это обусловлено тем, что на кровле может появиться конденсат, который в будущем начнет контактировать с деревом, которое начинает гнить от огромного количества влаги. За счет наличия контрольной обрешетки можно обеспечивать наличие зазоры вентиляции.

Для чего требуется контробрешетка под черепицу из металла

Обрешетка и контробрешетка под металлическую черепицу применяется при осуществлении монтажных работ для того, чтобы создавать зазор вентиляции между кровлей, материалом для гидроизоляции, утеплителем и металлический черепицей. В процессе монтажа реек для обрешетки делают большой шаг, из-за чего появляются пустоты, которые заполнены воздухом.

Как показала практика, у контрольной обрешетки в полной мере нет несущей нагрузки, правда при этом она может выполнять ряд остальных добавочных функций, среди них выделит:

  1. В процессе выполнения работ по монтажу в обустройстве обрешетки на крыше, мастера-монтажники могут передвигаться по кровле по контробрешетки, и требуется понимать тот факт, что чем меньше нагрузка на гидроизоляционный материал, тем меньше будет вероятность повреждения материала.
  2. Монтируемые бруски могут быть применены в роли перегородок для основной обрешетки и пленки гидроизоляции, на которой в процессе использования скапливается конденсат, в результате этого, влага не будет контактировать с досками, а дерево не подвергается гнилостному процессу.
  3. Пленку гидроизоляции, как правило, не рекомендовано устанавливать в натяг, а контрольная обрешетка, которая предназначена для металлической черепицы, закрепляют материал, тем самым предотвращения провисание.
Читайте также  Отделка стен ламинатом в прихожей

Требуется понимать тот факт, что простых досок для обрешетки для нормального продувания места под кровлей будет недоставать, и тем более, если будет выполнен большой шаг в монтажном процессе. В таком случае, когда кровельный уклон небольшой, шаг должен быть чаще, в результате этого между листами и пленкой не останется свободного места. Берите во внимание тот факт, что металлическая черепица является воздухонепроницаемым материалом, в результате чего при эксплуатационном процессе между финальным покрытием и гидроизоляцией начинает скапливаться конденсат, который все постепенно разрушает. За счет наличия обрешетки и контробрешетки можно делать требуемый зазор для вентилирования.

Обратите внимание, что металлическая черепица без контробрешетки может быть применены лишь в том случае, если вы планируете строительство кровли с прохладным чердаком. Так как утеплитель в этом случае будет отсутствовать, то число конденсата будет минимальным.

Габариты обрешетки для металлической черепицы

Размеры контрольной рейки под металлическую черепицу требуется знать заранее, и из-за этого монтажные работы можно будет производить в короткие промежутки времени, а готовый результат превзойдет все ожидания. Для того, чтобы делать контрольную обрешетку на кровле, обычно применяют деревянные бруски, и их сечение составляет 3*5 см. В том случае, если планируете возводить ломаную кровлю или крышу со сложной конфигурацию, то толщину контробрешетки под металлическую черепицу может быть увеличена до 5*5 см. Максимальное расстояние в каждом случае может быть 0.3 метра. Фиксирование осуществляют к системе стропил, и для таких целей рекомендовано применять винтовые гвозди, сделанные из оцинкованной стали. Если требуется, то можно применять саморезы, но в этом случае стоит отдавать предпочтение тем материалам, которые при эксплуатации не начинают ржаветь.

Для правильного монтажа важно устанавливать контрбрус для металлической черепицы, требуется понимать тот факт, каков шаг контробрешетки под металлочерепицу. В таком случае первым делом нужно узнавать длину волны материала кровли. Берите во внимание тот факт, что обрешеточный шаг во многом будет зависеть от подобранного кровельного материала и его марки. Получается, что если вы планируете покупать профиль марки «Монтеррей», то дистанция должна быть 0.35 метров. Шаг новой обрешетки рекомендовано рассчитать от осевого центра до середины доски. Для того, чтобы узнать о шаге между стартовой и второй доски, требуется рассчитать расстояние от нижнего края стартовой доски до центра новой доски. В этом случае дистанция будет 0.3 метра, и пи том следует понимать, что новый шагтс применением профиля «Монтеррей» будет увеличен до 0.35 см. Это обусловлено тем, что важно сделать выступ у крыши примерно на 5 см. Для того, чтобы понимать какой шаг должен быть сделать для контрольной обрешетки для металлической черепицы, можно рассмотреть наиболее популярные варианты в таблице. Как видно по таблице, большинство существующих видов профилей сводятся к нескольким типам габаритов между досками – 0.35 и 0.4 метра. Такие размеры актуальны даже в том случае, если вы планируете осуществлять монтаж модульной металлочерепицы с наличием креплением скрытых видов.

Как сделать контробрешетку

До того, как начать осуществлять установку контробрешетки под металлическую черепицу, рекомендовано заранее ознакомиться со всеми тонкостями и нюансами работы, и оптимально будет ориентироваться на пошаговое выполнение работ. Как показала практика, часто изготовители советуют придерживаться той инструкции по установке, которую прикладывают при покупке металлической черепицы. В этой инструкции есть полное описание общего процесса монтажа материала для кровли. При необходимости можно рассматривать на это на примере того, как проводить монтаж обрешетки под металлическую черепицу популярнейших изготовителей. Если придерживаться всех советов изготовителя, то в карнизной области должны быть установлена несколько досок. Как правило, на первой доске должен быть прибит брус, высота которого в полной мере бы соответствовала основной обрешетки на крыше.

Для того, чтобы крепление было сделано по максимуму надежно, рекомендовано производить монтаж опорной доски чуть выше, нежели уровень обычной обрешетки. В конечном итоге высота должна обязательно соответствовать профильной высоте металлической черепицы. Определенные изготовители рекомендуют при установке брать во внимание крепление обрешетки в месте ендовы, элементов и кровельного ограждения, которые предназначены для задержания снега в зимнее время. В таком случае обрешетка должна быть обязательно сплошной. Также не следует забывать про правильное крепление металлической черепицы, и для этого оптимально применять кровельные саморезы. Аналогичным образом, установка металлической черепицы без контрольной обрешетки и сплошной настил станут нежелательными моментами. Особое внимание важно уделять дистанции между монтируемыми досками.

Рекомендации и полезные советы

При проведении монтажных работ по монтажу контрольной обрешетки для металлической черепицы рекомендовано заранее производить обработку деревянные элементы конструкции особыми составами, за счет которых кровля и отдельные узлы получают дополнительный уровень устойчивости. При выборе требуемого антисептика оптимально следует учесть не просто породу древесины, но и условия климата, в которых будет эксплуатироваться возведенное строение. Опытные мастера заявляют, что для жарких регионов требуется применять составы, которые защищают дерево от возгорания, а для влажных от переизбытка влаги.

Среди главных антисептиков можно выделить такие разновидности:

  • Водоотталкивающие.
  • Предотвращающие образование грибковых колоний и плесени.
  • Биозащитные.
  • Огнезащитные.
  • Универсальные.

Контробрешетка крыши под металлочерепицу должна быть обработана препаратами, которые глубоко проникают в структуру дерева, защищая тем самым контрольную обрешетку и материал под металлочерепицу от гнилостного процесса, образования грибковых колоний, плесени и насекомых. Для обработки идеально подойдут кисть, и если есть возможность, можно использовать распылитель. Для фиксирования обычно применяют особенные оцинкованные гвозди, и куда реже прибегают к применению саморезов.

Прекрасным решением будет выбор ершенных или винтовых гвоздей. Длина гвоздя должна быть 7 см. Все доски в местах пересечения с контрольной обрешеткой обязательно должна быть закреплена в нескольких местах, а точнее, в нижней и верхней части. От дощатого края при этом требуется отступить 2 см.

В таком случае, когда обычной длины доски не хватает (в таком случае длина может быть до 6 метров), стыкование досок должно быть обязательно произведено по центру брусков. Если знать габариты досок, ширину, расстояние и высоту кровли, то можно достаточно быстро подсчитать требуемое количество строительных материалов, нужных для обустройства кровли под металлическую черепицу. Если требуется посмотреть, как именно будет выглядеть контрольная обрешетка под металлическую черепицу, ниже представлено фото.

Заключение

Контрольная обрешетка под металлическую черепицу является элементов незаменимого типа, если вы планируете делать теплую кровлю. Как показала практика, производить работы по монтажу можно своими руками, без привлечения таких мастеров, как кровельщики. В таком случае потребуется придерживаться пошаговой инструкции и учесть рекомендации от опытных мастеров.

Нужна ли контробрешетка и каковы ее функции

В недалеком прошлом мало кто из строителей знал, что такое контробрешетка и зачем она. Мансардное строительство многое изменило в положении дел. Использование чердаков в жилых зданиях в качестве комфортного жилья, дало импульс новым технологиям утепления крыш, создания обитателям достойных условий жизни.

Нужна ли контробрешетка и каковы ее функции

Ответ на поставленный вопрос предельно ясен. Да, нужна. Как дополнение к существующей традиционной обрешетке. Обычная обрешетка служит местом локации финального покрытия кровли. Лет тридцать назад, по существовавшим тогда СНиПам, таким материалом рассматривался только шифер. Ему не было конкурентов. В целях экономии директивные строительные циркуляры требовали на каждый большой стандартный лист три обрешеточные доски. Не было сплошной обрешетки. И нормально жили, не замерзали. Чердаки мало кто утеплял.

Внимание! С того времени все кардинально изменилось. При сооружении кровель стали использовать сплошную обрешетку, утеплитель, паро- и гидроизоляции. Появилось новое направление в домостроение. Оно и выявило, что для нормального положение дел при сооружении теплых крыш, использовать контробрешетку —.обязательное условие. Сегодня она нужна.

Читайте также  Баня из досок и утеплителя своими руками

Для чего

При помощи контробрешетки решаются сложные задачи вентиляции кровельной системы и в целом мансардного помещения. Контробрешетка создает пространство для свободного или принудительного воздухообмена. Основная функция важного кровельного элемента.

Контробрешетка -важный узел утепленной кровли

Функции контробрешетки под профнастил, металлочерепицу
С точки зрения опытного строителя вопрос некорректный. Просто так, без строительства мансарды, она не нужна. Ее необходимость наступает лишь при устройстве теплых крыш. Жилые здания с обычными чердаками обойдутся без нее. Может быть, очень богатый человек из-за своей прихоти захочет создать тепличные условия для отжившего свой век дивана, помещенного на чердак. Но это его личное дело.

При устройстве мансардных помещений без контробрешетки не обойтись. Это важный узел в кровельной системе. Конечно, на худой конец, можно прожить свою жизнь в мансарде и без дополнительной деревянной конструкции. Суть в том, какой комфортной и длинной будет она. Если мансарда построена в субтропическом регионе, то долго. В северных регионах коротко.

Контробрешетка под черепицу

Технология изготовления, функциональность контробрешетки такая, как и под профнастил. Чем отличается металлочерепица от профнастила. Один и тот же материал, только с разными геометрическими декоративными рисунками. На технологическую линию формирования листа установили другую матрицу. И все.

Требует «пирог»

В зависимости от конфигурации, других нюансов кровли, устраивают кровельный теплый пирог, если дом с мансардой. Структуру утепляющего слоя составляют:

  1. Зашивка чердачного пространства по стропилам дешевым материалом. В практике по черновой обшивке со стороны чердака пускают сухую штукатурку. На ней лучше формировать внутреннюю эстетику: клеить обои, красить, создавать комбинированный интерьер.
  2. Интегрируют в утеплительный слой пароизоляцию, рациональных качеств утеплитель, гидроизоляцию. А чтобы кровля хорошо вентилировалась, при помощи контробрешетки создают свободное пространство.
  3. Как это делается. На стропильные ноги набивают контрбруски необходимых метрических размеров. К ним поперечные бруски сечением 50х50 мм. При помощи строительного сшивателя крепят изоляционную пленку, защелкивая снизу при помощи степлеровских скобок.
  4. Сверху при помощи специальных саморезов осуществляют крепеж элементов металлической кровли. Межу утеплительным пирогом и финишным покрытием образуется пазуха, благодаря которой происходит выход использованного влажного воздуха через вентиляционную система вильчика.

Стоит обратить внимание ! Работы необходимо производить качественно. Излишняя влага — злейший враг всего, что изготовлено из дерева. Поселение грибковых колоний, казалось бы, на вполне защищенных локациях, со временем могут «приютить» плесень. От невнимательности, спешке мастеров. Поэтому процесс изготовления теплой кровли над мансардой не стоит выполнять «своими руками» дилетантам в строительном деле, а профи.

Контробрешетка и гидробарьер

Мы установили, что контробрешетка используется для удаления паров, лучшей вентиляции. Последним элементом теплого слоя кровли является специальная пленка, имеющая микроскопические отверстия. Они служат для отвода паров в зону самовентиляции. Многие называют ее «гидробарьером». Это синтетическая пленка и можно называть так, как кто захочет. Расстилается по стропилам горизонтально. То есть защемление происходит между контрбрусками дополнительной обрешетки и стропилами. Необходимо пленку фиксировать так, чтобы ее провисание между пролетами составляло не больше 20 мм.
Функция гидробарьера

Основное предназначение гидроизоляционной пленки заключается в защите всей структуры утеплительного слоя от пагубного воздействия атмосферных осадков, конденсата, микровлаги, которая содержится в воздухе.

В качестве гибробарьера используют не только специальную пленку, но и следующие материалы:

  • рубероид;
  • иные синтетические изделия.

При укладке необходимо помнить о мерах безопасности. Не следует отступаться, поскольку легко получить травму, что крайне нежелательно.

Технологически правильное устройство гидробарьера обещает комфортное проживание людей в мансардном помещении в любых климатических зонах страны. Рекомендуется использовать только сертифицированные материалы, обладающими прекрасными эксплуатационными характеристиками.

Отличие контробрешетки от обрешетки

В контексте тематического подзаголовка, рассмотрим, зачем нужна обрешетка. В классическом понимании представляет собой частое соединение стропил по горизонтали досками необходимой толщины. Связывает в одно целое всю крышу, делая поочной и устойчивой к ветрам, снегопадам. Одновременно создает эффективную площадь, поверх которой укладывают кровлю. Делают с различным шагом. Под шифер требуется три перекладины стандартной ширины. Под крашенный камыш — другие расстояния. И так далее.

Отдельный вид покрытия требует своей обрешетки, но главным в ее сооружении является дешевизна. Экономия материалов и средств для строителей — что балтийский репер для геодезистов. Обрешетка в строительстве является площадкой, выполняющей иные специфические, важные функции.

Контробрешетка

Это европейский хай-тек. На Западе редко встретишь жилую постройку с чердаком. Все занято под жилье.

Увидеть технологические отличия трудно, поскольку строение с теплой крышей имеет контробрешетку, а обрешетку в классическом ее исполнении нет. Такая отсутствует вообще. Так что сравнивать. Контробрешетка — есть немного модернизированный продукт классической обрешетки.

И все же отличия имеются. Шаг поперечных перекладин более длинный. Отимальное расстояние 40 см. Используются обработанные бруски стандартного сечения. Параметры могут изменяться от веса кровли. Для крыши, покрытой натуральной черепицей, потребуется усиленная контробрешетка.

В каком случае, можно отказать от контробрешетки

Интересный вопрос. Есть один универсальный комплексный ответ:

  1. Когда застройщик на жилом, офисном объекте не планирует создавать утепленную крышу. Строит его с чердаком. Где зимой гуляют сквозняки, через вильчик во время пурги задувает снег. На чердаке своя сильная натуральная вентиляция воздуха. Для чердачного строения подойдет обрешетка с шагом в 1, 5, 10 см.
  2. В противном случае необходима контробрешетка. Без нее невозможно накрыть здание шифером, профилем, металлочерепицей строение. За воздух лист не зацепишь.

Заключение

Контробрешетка в кластере частного домостроения лишь — атом. Это не лавная деталь жилого сооружения. Но важная. Для инновационных подходов при создании комфортного проживания под «крышей дома своего».

Нужна ли контробрешетка для крыши летней дачи

Добрый день, Семеныч! На летней даче собираюсь шифер заменить на металлочерепицу — надо ли на имеющуюся обрешетку делать еще одну для вентиляции, отвода конденсата. И откуда он возьмется если дача летняя. Мнения диаметрально противоположные: теоретики, в хорошем смысле, настоятельно рекомендуют «слоеный пирог», а практики, кто уже сделал, говорят что можно класть на старую и никакого конденсата нет. Буду благодарен за совет!

С уважением, Дима, г. Истра, Московская область.

Привет, Дмитрий из Истры!

Действительно, существуют два противоположных мнения на счет того, стоит ли при монтаже металлочерепицы крыши делать контробрешетник, или это делать не стоит.

Давайте постараемся вместе с вами ответить на этот вопрос.

Что такое металлочерепица? Говоря простым языком, это листы металла, чаще всего стальные и в придачу имеющие слой какого либо полимерного или лакокрасочного покрытия определенного цвета.

Если такие листы уложить напрямую на деревянную обрешетку, которая, в свою очередь лежит на стропильной системе крыши (стропильных парах), то атмосферные осадки в виде дождя, снега, града, тумана и других разновидностей воды с примесями или идеально чистой, не проникнут под их поверхность и не намочат элементы чердака.

Но есть небольшой нюанс. Поскольку температура над листами металлочерепицы и под ними зачастую несколько разная, то при определенных ее значениях возникает, так называемый, эффект точки росы. То есть на внешней или внутренней поверхностях листов появляется конденсат в виде воды. С внешней поверхности вода стекает и ничего страшного не происходит, она просто льется на отмостку вокруг дома или попадает в водосточные желоба и трубы. А вот если конденсат образуется на нижней, внутренней поверхности листов, то вода стекает уже во внутрь помещения. При этом сие происходит не только по самому низу ската крыши, но и со всех выступов (вернее впадин металлочерепицы), которых имеется целая куча. И это происходит довольно-таки интенсивно.

Читайте также  Отделка фасада из ОСП

Чтобы подобного не происходило, под листы металлочерепицы, как правило, помещают влагонепроницаемую пленку. Марок и типов подобных пленок превеликое множество. При этом есть несколько видов пленок, у которых воду не пропускает только одна сторона, а другая сторона пропускает. То есть полный аналог электронного диода — ток течет в одну сторону, а в другую не может. Пленка с одной стороны не пропускает воду, а пар (если таковой имеется внутри помещения, может беспрепятственно выходить из него). Иначе односторонняя диффузия.

Устройство контробрешетки предполагает наличие проветриваемого воздушного пространства между нижней поверхностью листов металлочерепицы и верхней поверхностью пленки. В результате конденсат с листов металла стекает на пленку, а с нее вниз, а остатки его за счет проветривания удаляются быстрее, чем это было бы при отсутствии контробрешетки.

Но это все теория и только в моем субъективном видении, может профессиональные знатоки термодинамики это трактуют иначе.

А вот что касается практического применения, то мы своими рабочими коллективами делаем следующим образом. В садово-дачных домах никакой контробрешетки не делаем, чего даром материал и время переводить. Просто на обрешетку кладем либо любую пленку (если термо или пароизоляционную, то гладкой водонепроницаемой стороной вверх, а пористой — шершавой вниз). Затем листы металлочерепицы. И все нормально.

Если же строим дом для постоянного круглогодичного проживания, то устройство другое. На стропильные ноги (пары) настилается пленка (сторонами как вышеуказанно). Затем на стропила прибивается черепной брусок, потом обрешетка, потом листы металлочерепицы. И особых проблем в последствии не возникает.

Если же этого не сделать, то получится следующее. Тепло помещений дома по зиме в той или иной степени пытается проникнуть через слои теплоизоляционного материала и через пленки, которые обычно располагают с двух сторон теплоизоляции. Вентиляционного пространства по причине отсутствия контробрешетки не хватает. В результате конденсат скапливается в больших количествах в имеющемся малом пространстве. Затем замерзает и по карнизам крыши образуются сосульки.

Причем они могут достигать огромных размеров со всеми вытекающими последствиями.

Все. Другого на сегодняшний день добавить не могу.

Контробрешетка — важная составляющая утепленных крыш

Когда встает вопрос о том, что такое контробрешетка, не все загородные застройщики понимают, о чем идет речь.

Многие ее путают с обычной обрешеткой.

Но разница между двумя конструкциями большая, хотя обе используются для сооружения кровли.

Поэтому необходимо провести сравнение двух систем, чтобы понять, в чем их отличия друг от друга.

Обрешетка – это брусья, которые устанавливаются перпендикулярно стропильной системе и крепятся к стропильным ногам.

Именно на обрешетку укладывается кровельный материал и крепится к ней.

Это и есть основная функция обычной обрешетки.

Других она не выполняет.

Контробрешетка состоит из тех же брусьев, они укладываются на сами стропильные ноги (вдоль, а не перпендикулярно) и крепятся к ним.

После чего на контробрешетку монтируется обрешетка.

Для чего необходимы такие сложности.

Рассмотрим на примере устройства кровли.

Обычно работы выполняются в следующем порядке:

  • производится монтаж стропильной системы;
  • с внешней стороны на нее укладывается гидроизоляционный материал;
  • затем набиваются контррейки;
  • далее устанавливается сама обрешетка;
  • сегодня все чаще под гидроизоляцию между стропильных ног укладывается утеплитель.

То есть, в конструкции кровли между обрешеткой, а, значит, и между кровельным материалом и гидроизоляцией образуется своеобразный зазор во всю площадь скатов кровли.

Его толщина равна толщине брусьев контробрешетки.

Для чего это необходимо?

Дело все в том, что влага, которая часто образуется под кровельным покрытием (происходят процессы конденсации), является негативным фактором, снижающим срок эксплуатации элементов кровли, особенно деревянных.

Именно вентиляция удаляет часть влажности, тем самым снижая риски порчи древесины.

В этом и есть основное предназначение контробрешетки.

В каких случаях используется контробрешетка

Чаще всего ее используют, если в качестве кровельного материала выбирается покрытие на основе металла.

Это может быть профнастил, металлочерепица, плоский металлический лист.

Металл, контактирующий с воздухом с отрицательной температурой с внешней стороны и с воздухом, поступающим из дома снизу (с положительной температурой) является границей столкновения двух противоположных температур.

А это гарантия, что на кровельном материале будет образовываться конденсат.

Хотя все чаще сегодня контробрешетка становится неотъемлемой частью всех утепленных крыш.

И здесь неважно, какой при этом был использован кровельный материал.

Потому что многие утеплители при соприкосновении с влагой быстро теряют свои эксплуатационные характеристики.

Галерея




Этапы монтажного процесса

Начнем с того, что для контробрешетки необходимы брусья сечением 30 х 50 мм, если дело касается простых крыш.

Если эта система устанавливается на сложные конструкции, тогда лучше выбрать брус сечением 50 х 50 мм.

Длина варьируется от выбранного кровельного покрытия.

Их, как было сказано выше, устанавливают на стропила и крепят специальными оцинкованными гвоздями с шагом 30 — 40 см.

Есть два способа устройства этой системы:

  1. С полным покрытием стропил.
  2. С периодичной установкой. Здесь шаг установки зависит от длины используемого кровельного материала.

Если это профнастил, то расстояние варьируется в пределах 40 — 50 см под элемент обрешетки. Если укладывается металлочерепица, тогда в расчет берется ширина укладываемого материала.

В любом случае длина каждого бруса контробрешетки не должна быть меньше полуметра (оптимальный размер – 135 мм).

Установка и монтаж

Ничего сложного в этом процессе.

Здесь важно учесть, что все работы будут проводиться на высоте.

Так что позаботьтесь о собственной безопасности.

К тому же по стропилам набивается гидроизоляционная мембрана, так что придется соорудить временную обрешетку, чтобы не повредить пленочный материал.

Еще о том, как укладывать гидроизоляцию под металлочерепицу.

О том, как правильно резать профнастил, в статье. Ответ на вопрос, можно ли резать профнастил болгаркой.

О весе листа профнастила здесь. Удельный вес профнастила, вес самореза для профнастила.

  • у конька они должны сходиться в одной точке, как и сами стропила. Поэтому, учитывая уклона скатов, надо будет запилить их под необходимый угол;
  • около ендовы шаг установки сокращается до 10 см при стандартном шаге 30 см. Стык двух реек должен также подпиливаться под установочный угол.

На участке ендовы необходимо правильно провести монтаж элементов контробрешетки.

Здесь важно приподнять их на высоту 5 — 10 см над опорой самой ендовы.

Это обеспечит беспрепятственный сток воды.

Обычно на один квадратный метр поверхности, где устанавливаются элементы контробрешетки, используются минимум 10 гвоздей.

Они пробивают гидроизоляционный материал, тем самым нарушая целостность полотна и герметизацию всей кровли.

Поэтому не стоит надолго оставлять в таком виде крышу.

То есть, установили контробрешетку, тут же набивайте обрешетку и устанавливайте кровельный материал.

Если оставить крышу некрытой и пойдет дождь, то грош цена всей работе.

На каких крышах контробрешетка не нужна

Современный подход к экономичному дому требует использования утепленных крыш.

А в них без контробрешетки не обойтись.

Но строятся на загородных участках постройки бытового назначения.

Это может быть гараж, сарай и прочее.

В них обычно возводятся неутепленные кровли, под которыми устраивают чердачные помещения для хранения разного домашнего скарба или садового инструмента.

На таких крышах обрешетку устанавливать необязательно.

Нередко вдруг приходит идея использовать чердак для других нужд.

И хозяин начинает искать способы утепления чердачного помещения.

Вот тогда-то он и вспомнит, что зря не сделал контробрешетку.

Поэтому перед тем как начинать возводить не утепленные кровли, постарайтесь все предугадать заранее, сопоставьте свои планы на будущее.

Материалы для контробрешетки.

Обычно для этого используется брус, изготовленный из мягких пород древесины.

Негативного воздействия эта конструкция чувствовать не будет, потому что надежно защищена кровельным материалом.

Видео о монтаже контробрешетки.

Так что требования к ее качеству не самые жесткие.
