Перекрытие мансардного этажа по деревянным балкам

В загородных домах различают межэтажные, чердачные и цокольные перекрытия.

Чердачное перекрытие, отделяющее отапливаемое помещение от холодного, должно иметь слой утеплителя и под ним слой пароизоляции.

В цокольное перекрытие также укладывают слой утеплителя и слой пароизоляции, который располагают над утеплителем. В дачных домах, где не предусмотрено цокольное перекрытие, полы выполняют на подсыпке по грунту.

Несущими элементами всех балочных перекрытий являются деревянные балки прямоугольного сечения высотой 140–240 мм и шириной 50–160 мм, уложенные через 0,6; 0,8; 1 м. Сечение их всякий раз зависит от нагрузки, подшивки (наката) с засыпкой и дощатого пола, настеленного по лагам как непосредственно по балкам (табл. 5.1).

1. Толщина утеплителя при перекрытие дома

Таблица 5.1. Толщина утеплителя и нагрузка от 1 2 перекрытия

Расчтная зимняя температура наружного воздуха °С

Минеральная вата плотностью до 200 кг/м 3

Опилкобетон или другой материал плотностью до 300 кг/м 3

Керамзитобетон или другой материал плотностью до 500 кг/м 3

Толщина утеплителя, см

Нагрузка от 1 м 2 перекрытия, КПа (кгс/см 2 )

Толщина утеплителя, см

Нагрузка от 1 м 2 перекрытия, КПа кгс/см 2 )

Толщина утеплителя, см

Нагрузка от 1 м 2 перекрытия, КПа (кгс/см 2 )

Примечание.

В числителе даны показатели для цокольного перекрытая, в знаменателе — для чердачного.

В чердачных перекрытиях (рис. 5.1) по деревянному накату (подшивке) устраивают засыпку из различных утеплителей. Подшивку из досок толщиной 20–25 мм крепят гвоздями, забиваемыми под углом. На накат или подшивку из досок расстилают полиэтиленовую пленку, мембрану или наносят глинопесчаную смазку. Для обеспечения звуко- и теплоизоляции устраивают рыхлую засыпку (песок, шлак) либо укладывают минераловатные плиты.

Потолок по подшивке отделывают вагонкой, фанерой, обивают листами сухой гипсовой штукатурки либо оштукатуривают по дранке.

2. Межэтажные перекрытия мансардного этажа

Вместо подшивки из досок иногда выполняют деревянные щитовые накаты, которые укладывают на черепные бруски (пробоины) сечением 40×40 мм, прибиваемые гвоздями к боковым граням несущих балок перекрытия. В чердачных перекрытиях устраивают ходовые мостки из досок толщиной 40 мм и опирают их на несущие деревянные балки.

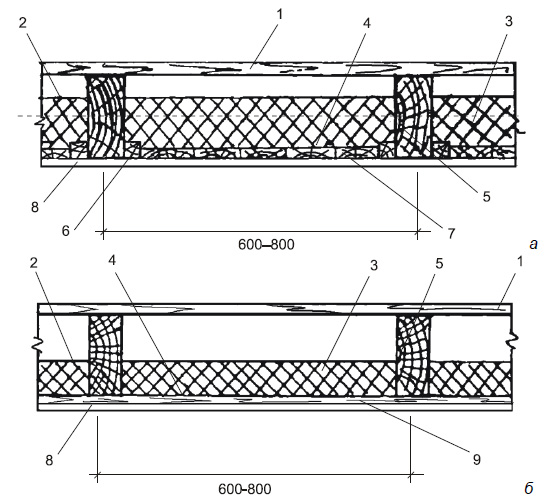

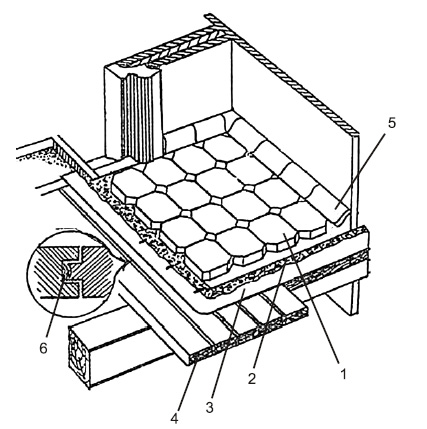

Рис. 5.1. Межэтажные перекрытия мансардного этажа по деревянным балкам: а — со щитовым накатом; б — то же, с подшивкой из досок; 1 — дощатый пол; 2 — слой полиэтиленовой пленки; 3 — утеплитель; 4 — пароизоляция — слой полиэтиленовой пленки либо глиняная смазка; 5 — деревянные балки; 6 — черепные бруски; 7 — щитовой накат; 8 — отделка; 9 — подшивка из досок

В местах соприкосновения деревянных перекрытий с дымовыми каналами устраивают разделку. Размер от края дымового канала до ближайшей деревянной конструкции принимается не менее 380 мм. Конец укороченной балки, расположенной напротив разделки, опирают на ригель, подвешенный на хомутах (рис. 5.2) к двум соседним балкам. Часто в цокольных перекрытиях вместо наката на черепные бруски (пробоины) укладывают волнистые либо плоские асбестоцементные листы. Пробоины крепят к балкам строительными гвоздями 4×100 мм (рис. 5.3). Забивать гвозди следует по оси брусков через 250–300 мм.

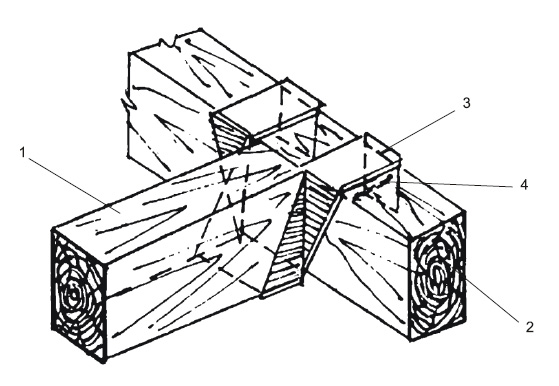

Рис. 5.2. Деталь крепления балок из древесины на металлических хомутах в местах дымохода: 1 — укороченная балка; 2 — ригель; 3 — хомут из стальной полосы; 4 — строительный гвоздь либо шуруп

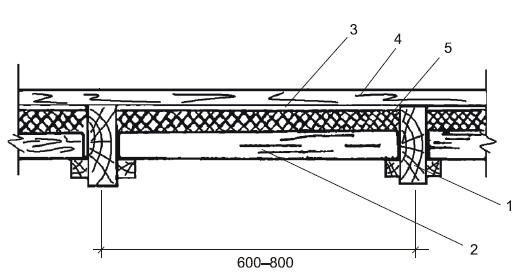

Рис. 5.3. Цокольное перекрытие по деревянным балкам: 1 — балка деревянная с черепными брусками: 2 — волнистые либо плоские асбестоцементные листы, либо щитовой накат; 3 — пароизоляция — слой полиэтиленовой пленки; 4 — дощатый пол; 5 — утеплитель — минераловатные плиты

3. Показатели опорных балок

При пролете до 3,0 м и шаге балок перекрытия 0,5 м можно использовать в качестве балок доски сечением 50×150 мм, а при шаге 0,7–0,8 м — брус сечением 100×150 мм либо две спаренные доски сечением 50×150 мм. Концы балок, опираемые на кирпичные, шлакобетонные или керамзитобетонные стены, оборачивают рубероидом или толем, не закрывая торцов, а пространство ниши вокруг балки заполняют эффективным утеплителем (минеральная вата, пенопласт).

Длина опорных концов балок должна быть не менее 120 мм при шаге 0,6 м и 150 мм при шаге 1 м; зазор между торцом балки и стенкой ниши (гнезда) должен быть не менее 20 мм; торец балки к верху скашивают на 10–15 мм. Сечение балок перекрытий принимают по расчету, но можно использовать и данные табл. 5.2.

Как уже отмечалось, иногда брусья заменяют двумя досками, сечение которых в сумме равно сечению бруса.

Рис. 5.4. Деталь перекрытия по деревянным балкам в санузлах: 1 — плитки керамические; 2 — цементный раствор; 3 — гидроизоляция; 4 — настил из шпунтованных досок; 5 — плинтус; 6 — просмоленная пакля

Их сшивают гвоздями, загнутыми с противоположных сторон и забитыми в шахматном порядке, на расстоянии 400–500 мм. Высота балки, как правило, составляет 1:20, 1:25 пролета. В домах старой постройки с деревянными перекрытиями часто пол из керамических плиток в санузлах настилают по деревянному основанию (рис. 5.4).

4. Сечение балок при перекрытие дома

Таблица 5.2. Минимальное сечение балок прямоугольного сечения, см

Ширина пролета, м

Расстояние между балками, м

0,5

1,0

Распределенная общая нагрузка, кПа (кгс/м 2 )

Деревянные балки перекрытия: размеры и расчет

Для того, чтобы соорудить надежное деревянное перекрытие, необходимо правильно подобрать размеры балок, а для этого необходимо сделать их расчет. Деревянные балки перекрытия имеют следующие основные размеры: длину и сечение.

Их длина определяется шириной пролета, который требуется перекрыть, а сечение зависит как от нагрузки, которая будет на них действовать, от длины пролета и шага установки, то есть расстояния между ними.

В данной статье мы рассмотрим, как самостоятельно сделать такой расчет и правильно подобрать размеры балок.

Расчет балок деревянного перекрытия

Для того, чтобы определить какое количество деревянных балок и каких размеров потребуется для устройства перекрытия необходимо:

замерить пролет, который они будут перекрывать;
определиться со способами их закрепления на стенах (на какую глубину они будут заходить в стены);
сделать расчет нагрузки, которая будет на них действовать при эксплуатации;
с помощью таблиц или программы-калькулятора подобрать подходящие шаг и сечение.

Теперь рассмотрим, как это можно сделать.

Длина деревянных балок перекрытия

Необходимая длина балок перекрытия определяется размерами того пролета, который они будут перекрывать и запасом необходимым для заделывания их в стены. Длину пролета несложно замерить с помощью рулетки, а глубина заделывания в стены, во многом, зависит от их материала.

В домах со стенами из кирпича или блоков балки обычно заделываются в «гнезда» на глубину не менее 100 мм (доска) или 150 мм (брус). В деревянных домах их, как правило, укладываютс в специальные зарубки на глубину не меньше чем 70 мм.

При использовании специального металлического крепления (хомутов, уголков, кронштейнов) длина балок будет равна пролету — расстоянию между противоположными стенами, на которых они крепятся.

Иногда, при монтаже стропильных ног крыши непосредственно на деревянные балки, их выпускают наружу, за пределы стен на 30-50 см, формируя, таким образом, свес крыши.

Оптимальный пролет, которые могут перекрывать деревянные балки 2,5-4 м.

Максимальная длина балки из обрезной доски или бруса, то есть пролет, который она может перекрывать — 6 м. При большей длине пролета (6-12 м) необходимо использовать современные деревянные балки из клееного бруса или двутавровые, а также можно опирать их на промежуточные опоры (стены, колонны). Кроме этого для перекрытия пролетов, длиной более 6 м, вместо балок можно использовать деревянные фермы.

Определение нагрузки, действующей на перекрытие

Нагрузка, действующая на перекрытие по деревянным балкам состоит из нагрузки от собственного веса элементов перекрытия (балок, межбалочного заполнения, зашивки) и постоянной или временной эксплуатационной нагрузки (мебели, различных бытовых устройств, материалов, вес людей). Она, как правило, зависит от вида перекрытия и условий его эксплуатации.

Точный расчет таких нагрузок довольно громоздкий и выполняется специалистами при проектировании перекрытия, но при желании выполнить его самостоятельно, можно использовать упрощенный его вариант, приведенный ниже.

Для чердачного деревянного перекрытия, которое не используется для складирования вещей или материалов, с легкими утеплителем (минеральная вата или др.) и подшивкой постоянная нагрузка (от собственного веса — Рсобств.) обычно принимается в пределах 50 кг/м2.

Эксплуатационная нагрузка (Рэкспл.)для такого перекрытия (согласно СНиП 2.01.07-85) составит:

70х1,3 = 90 кг/м 2 , где 70 – нормативное значение нагрузки для такого вида чердака, кг/м2, 1,3 – коэффициент запаса.

Общая расчетная нагрузка, которая будет действовать на данное чердачное перекрытие составит:

Робщ.=Рсобств.+Рэкспл. = 50+90=130 кгм 2 . Округляя в большую сторону принимаем 150 кг/м 2 .

В случае, если в конструкции чердачного помещения будет использоваться более тяжелый утеплитель, материал для межбалочного заполнения или подшивка, а также если предполагается его использовать для хранения вещей или материалов, то есть оно будет интенсивно эксплуатироваться, то нормативное значение нагрузки следует увеличить до 150 кг/м2. В этом случае, общая нагрузка на перекрытие составит:

50+150х1,3 = 245 кг/м 2 , округляем до 250 кг/м 2 .

При использовании чердачного пространства для устройства мансарды, необходимо учесть вес полов, перегородок, мебели. В этом случае общую расчетную нагрузку необходимо увеличить до 300-350 кг/м 2 .

В связи с тем, что междуэтажное деревянное перекрытие, как правило, включает в свою конструкцию полы, а временная эксплуатационная нагрузка включает в себя вес большого количества предметов быта и максимальное присутствие людей, то оно должно быть рассчитано на общую нагрузку 350 — 400 кг/м 2 .

Сечение и шаг балок деревянного перекрытия

Зная необходимую длину балок деревянного перекрытия (L) и определив общую расчетную нагрузку можно определить необходимое их сечение (или диаметр) и шаг укладки, которые связаны между собой. Считается, что лучшим является прямоугольное сечение балки деревянного перекрытия, с соотношением высоты (h) и ширины (s) как 1,4:1. Ширина балок, при этом, может быть в пределах 40-200 мм, а высота 100-300 мм. Высоту балок часто выбирают такой, чтобы она соответствовала необходимой толщине утеплителя. При использовании в качестве балок бревен их диаметр может быть в пределах 11-30 см.

В зависимости от вида и сечения используемого материала, шаг балок деревянного перекрытия может быть от 30 см до 1,2 м, но чаще всего он выбирается в пределах 0,6-1,0 м.

Иногда его выбирают таким, чтобы он соответствовал размеру плит утеплителя, укладываемых в межбалочное пространство, или листов подшивки потолка. Кроме этого, в каркасных зданиях, желательно, чтобы шаг укладки балок соответствовал шагу стоек каркаса — в этом случае будет обеспечена наибольшая жесткость и надежность конструкции.

Сделать расчет или проверку уже выбранных размеров деревянных балок перекрытия можно по справочным таблицам (некоторые приведены ниже) или используя онлайн калькулятор «расчет деревянных балок перекрытия», который легко найти в интернете, «забив» соответствующий запрос в поисковике. При этом необходимо учесть, что относительный их прогиб для чердачных перекрытий не должен быть более 1/250, а для междуэтажных – 1/350.

Таблица 1

Рекомендуемое сечение балок из бруса (s x h), в зависимости от шага их укладки и перекрываемого пролета, при общей расчетной нагрузке 350-400 кг/м 2 (междуэтажные перекрытия), мм:

Шаг,м Пролет,м	2,0	3,0	4,0	5,0	6,0
0,6	75х100	75х200	100х200	150х200	150х225
1,0	75х150	100х175	125х200	150х225	175х250

Таблица 2

Рекомендуемое сечение балок перекрытия из досок и бруса при шаге 1 м, перекрываемом пролете 3-6,0 м и общей нагрузке от 150 до 300 кг/м 2 (чердачное или междуэтажное перекрытие), мм:

Нагрузка, кг/м 2 \ Пролет, м	3,0	4,0	5,0	6,0
150	50х140	60х180	80х200	100х220
200	50х160	70х180	100х200	140х220
250	60х160	70х200	120х200	160х220
300	70х160	80х200	120х220	200х220

Таблица 3

Рекомендуемый минимальный диаметр деревянных балок перекрытия из бревен (круглого сечения) при шаге 0,6-1 м, пролете 2-6 м и нагрузке 400 кг/м 2 , мм:

Шаг,м/Пролет,м	2	3	4	5	6
0,6	110	140	170	200	230
1,0	130	170	210	240	270

Таблица 4

Рекомендуемый шаг балок из досок сечением 50х160-200 мм для пролета 3-6 м

Подбирая сечение таким упрощенным способом, лучше подстраховаться и выбрать его с запасом или округлять значения в большую сторону.

Расчет деревянных балок междуэтажного перекрытия видео:

Устройство пола на мансарде

Мансарда – жилое помещение, устроенное под кровлей дома. Если выразиться проще, это жилой чердак.

Опыт устройства жилья под крышей здания пришёл к нам из Франции. В своё время жители Парижа стали осваивать чердаки, увидев выгоду в получении дополнительной жилой площади.

В современном индивидуальном строительстве владельцы домостроений охотно обустраивают мансарды под кровлей своих жилищ. Пол на мансарде является частью конструкции перекрытия. Как сделать пол мансарды, чтобы он отвечал современным требованиям? Об этом мы расскажем в данной статье.

Площадь мансардного пола

Площадь чердачного помещения во многом зависит от формы кровли дома. Как правило, угол ската крыши в каждом домостроении разный. Если крыша двухскатная, чердак имеет две торцевые вертикальные стены.

Очень важно наличие окон в этих стенах. Четырёх скатная кровля или крыша более сложной конфигурации потребует врезки оконных проёмов в кровлю дома.

Все эти факторы в значительной степени влияют на размеры мансарды, в том числе и на величину её площади. Также величина поверхности пола связана с конструкцией прохода в помещение с первого этажа.

Особенности устройства прохода на мансарду

Зачастую владельцы домостроений ограничиваются небольшим люком в чердачном перекрытии.

Небольшой люк позволяет пройти только человеку или доставить на чердак малогабаритный груз.

В случае железобетонного перекрытия люк делают размерами не больше 700х700 мм.

При устройстве люка в готовом железобетонном перекрытии вы столкнётесь со сложными и трудоёмкими работами по вырубке проёма и его усилению.

Чтобы попасть человеку на мансарду, ему будет нужно карабкаться по неудобной, почти вертикальной лесенке. А, как же дети, пожилые люди? Когда молодые хозяева обустраивают своё жилище, зачастую они об этом не задумываются.

Из этой ситуации есть только один выход – устройство внешней лестницы. Конечно, это будет связано с дополнительными расходами. Но есть один существенный плюс, он заключается в том, что вы сохраните площадь мансарды, неограниченной проходом.

Виды перекрытий под крышей дома

В частных домах в основном применяют два вида перекрытий:

деревянное перекрытие;
железобетонные плиты.

Полы в мансарде по деревянному перекрытию

На деревянный настил кладут лаги из бруса с шагом 400 – 500 мм. Перекрытие утепляют.

Утепление и звукоизоляция пола

Прежде всего, пространство пола закрывают слоем пароизоляции из толстой полиэтиленовой плёнки. Между лагами укладывают утеплитель. Это могут быть маты из минеральной ваты, плиты из полиуретана либо из другого аналогичного материала.

Очень часто применяют минеральную вату в виде утеплителя пола по причине её дешевизны. Однако вы должны знать, что при малейшем проникновении влаги в подпол, вата превратится в бесполезную труху.

При наличии в доме отопления и использования сооружения в зимнее время потребность в дополнительной теплоизоляции мансардного пола отпадает. Большое значение приобретает устройство звукоизоляции перекрытия.

Некоторые специалисты советуют засыпать пароизоляцию небольшим слоем песка, объясняя это эффектом бесшумности удара по мешку с песком.

Песчаная прослойка делается при надёжной несущей способности основания пола.

Финишное покрытие пола

На лагах лучше всего уложить дощатый настил толщиной 20 мм с замковыми соединениями «шип-паз». Черновой настил крепят к лагам гвоздями или шурупами.

Гнёзда креплений должны быть утоплены в дерево. Настил из ДСП листов не будет нуждаться в дополнительном выравнивании поверхности.

Настил шлифуют вручную наждаком или шлифовальной машиной. Затем обязательно пропитывают антисептиком или олифой. Пол окрашивают или покрывают лаком.

Фанера — дешевое и практичное покрытие

Обработанный пол в мансарде также используют в качестве чернового пола для устройства финишного покрытия.

Какое будет напольное покрытие мансардного помещения, зависит от вкуса и финансовых возможностей хозяев дома.

Можно уложить паркет из ламината, постелить линолеум, ковролин. Также вполне приемлемо устроить напольное покрытие из винилового покрытия.

Устройство пола на мансарде по железобетонному перекрытию

Пол в мансарде на бетонном основании ничем не отличается от обычного покрытия на междуэтажных перекрытиях из железобетонных плит. Устройство пола состоит из нескольких этапов:

Бетонное основание очищают от пыли и грязи. Щели и сколы заполняют цементным раствором.
Всю площадь покрывают пароизоляцией из полиэтиленовой плёнки.
На плёнку кладут утеплитель из минеральной ваты, полиуретановых плит или делают засыпку из керамзита. В общем, материал утеплителя может быть из разных материалов.
Керамзитовую засыпку покрывают слоем цементного раствора. Стяжку делают с горизонтальной и ровной поверхностью.
Уложенный утеплитель закрывают ДВП листами или ДСП плитами.
Для устройства деревянных полов на пароизоляцию устанавливают лаги из деревянного бруса. Утеплитель кладут между лагами.
По лагам стелют дощатое покрытие.
По цементной стяжке устраивают финишное покрытие пола из любого вида напольных покрытий. Стяжку обрабатывают грунтовкой. На таком основании удобно класть самоклеящийся линолеум или виниловый паркет с клейким основанием.

Особенности тёплого пола в мансарде

На сегодня актуально устройство тёплых полов в мансарде. Конечно, об установке системы водяного обогрева речи не идёт.

Это делать дорого и не целесообразно.

Однако такие варианты, как кабельный электрический обогрев на сухой засыпке пола или ИК отопление, вполне возможны. Подробнее о том, как делать полы на втором этаже, смотрите в этом видео:

Меньше всего трудозатрат возникает при монтаже инфракрасного обогрева. Элементы ИК помещают прямо под подложкой ламинатного паркета.

№	Вид тёплого пола	Достоинства	Недостатки
1	Электрический кабель	Надёжность, долговечность	Устройство сухой засыпки
2	ИК обогрев	Простота монтажа	ИК элементы чувствительны к повышенной влажности

Все «за и против» устройства того или иного вида тёплых полов зависят от совокупности финансовых возможностей, технической доступности и иных обстоятельств.

Как сделать пол на мансарде по балкам перекрытия своими руками

Оборудованная мансарда в доме увеличивает жилое пространство и рационализирует его. Выполнив утепление и отделку чердачного помещения, его используют как полноценную жилую комнату. Особое внимание при строительстве мансарды стоит уделить обустройству пола, так как в процессе строительства закладываются основополагающие элементы и от того, какого они качества, зависит надежность и прочность пола.

Особенности обустройства пола на мансарде

Процесс обустройства пола чердачного помещения имеет некоторые особенности:

Несмотря на то, что пол мансарды не контактирует с холодной внешней средой, он нуждается в качественной тепло- и шумоизоляции.
Материал для утепления пола должен иметь небольшой вес, чтобы не утяжелять конструкцию.
Мансарда бывает разных конфигураций, позволяя открыть новые возможности для воплощения дизайнерских задумок. Практика показывает, что сделать комнату из чердачного помещения дешевле, нежели строить полноценный второй этаж, несмотря на затраты по утеплению помещения.
Благодаря разнообразию форм и конфигураций конструкции, мансарды придают оригинальный вид дому.
Качественный пол зависит от качества материалов для его изготовления и технологии процесса его возведения.
При обустройстве пола бревенчатых домов размер перекладных и подстропильных балок должен быть одинаков и составлять прочный каркас для крепления на него мауэрлата.

Дом с жилой мансардой

Технология обустройства пола мансарды, основные этапы

Любой строительный процесс состоит из нескольких этапов и обустройство пола не исключение. Для получения качественного основания необходимо заранее продумать процесс и составить проект, содержащий чертеж и расчеты для закупки стройматериалов.

Далее процесс можно разделить на такие этапы.

Укладка балок перекрытия

В большинстве случаев укладка балок производится в специально подготовленные пазы стен. Данный вариант применяется на стадии строительства дома. В этом случае монтаж в таком порядке:

Проводится обработка древесины специальными антисептическими средствами, которые снижают риск загнивания каркаса, защищают древесину от поражения короедами и плесенью.
После полного высыхания подрезка перекладин под углом 60 градусов. Края окрашивают битумной мастикой и в целях гидроизоляции оборачивают двумя слоями рубероида.
Монтаж нужно начинать с укладки крайних двух перекладин. Расстояние от стены должно быть не больше 5 см.

Важно! Бревна вставляются в пазы в среднем на 10 см, оставляя зазор не больше 3 см.

Чтобы выполнить контроль горизонтальности перекладин, поверх балок укладывается ровный брусок, на который сверху ложится уровень.
Для выравнивания балок по пузырьковому уровню, используются специальные клинки, которые подкладываются в пазы под балку. Они должны пройти обработку битумной краской.
Для исключения скрип перекладин и устранения прохождения воздуха зазор заполняется паклей или изоляционной ватой.
Выравняв горизонтальность основания при помощи контрольного бруска и уровня, остальные балки укладываются относительно него. Технология укладки в пазы та же, что и крайних двух.
Каждая 5-я перекладина должна прикрепляться к стене с помощью анкеров.

Технология укладки перекладин

В случае, если дом уже готов, балки перекрытия можно закрепить другим способом.

Первым делом бревна подвергаются обработке антисептическими веществами.
На стенах делается разметка для расположения перекладин.
На отмеченных местах фиксируются опоры в роли которых выступают хомуты или уголки.
Крепление при помощи саморезов.
Уложив бревна на опоры, производится фиксация при помощи тех же саморезов.
Имея готовые перекладины, можно переходить к обустройству пола.

‍♂️ Не менее важная информация по теме: Половые балки

Монтаж черепных брусков

Черепные бруски применяются для укладки на них досок наката, которые являются черновым основанием для потолка и пола. Можно обойтись и без них, если накатные досочки крепить непосредственно к балкам с нижней стороны. Крепятся они саморезами, так как забивать гвозди в вертикальном положении тяжело и неудобно.
С чердачного помещения с обеих сторон брусков, по кромкам, прибиваются черепные бруски 5*5 см, крепить следует таким способом, чтобы нижняя часть проходила вровень с нижней поверхностью балок.

Укладка досок наката

Укладка досок наката производится со стороны чердачного помещения. Укладывая их на черепные бруски, выполняется фиксация.
При использовании черепных брусков доски наката на торцах должны иметь ступенчатую впадину под размер черепного бруска.

Важно! Недостаток черепных брусков заключается в том, что они съедают часть полезного межперекладинного пространства, которое можно было бы использовать для укладки утеплителя.

Сделав черновой пол, можно переходить к утеплению.

Укладка пароизоляционных материалов

Перед тем как укладывать теплоизоляционный материал, необходимо предварительно уложить пароизоляционную мембрану.
Пароизоляционная мембрана укладывается поверх перекладин. Крепится она к балкам при помощи строительного степлера.
Ленты настилаются внахлест друг друга, не меньше 10 см, стыки проклеиваются скотчем.

Укладка тепло- и шумоизоляционного материала

Главной особенностью изоляционных материалов является плотная укладка по отношению к балкам. Для утепления пола чердака в частном доме своими руками используются такие материалы:

стекловата;
минеральная вата;
пенополистирол;
войлок и другие.

В большинстве случаев теплоизоляция проводится минеральной ватой, так как она обладает высокими показателями тепловой защиты и влагоустойчивости. Кроме того, материал экологически чистый и не влияет на здоровье человека. Единственным недостатком является то, что при использовании необходимо проводить изоляцию, так как волокна легко проникают во всевозможные щели, вызывая дискомфорт для человека.

Утеплитель рекомендуется укладывать в два слоя, и если укладка производилась плиточным материалом, то при укладке второго слоя швы предыдущего перекрыть.
Для снижения шумов сверху на утеплитель укладываются пласты звукоизолятора толщиной не меньше 5,5 мм.
В промежутках между перекладинами необходимо предусмотреть каналы для коммуникаций.

Проведение гидроизоляции поверхности

Уложив утеплитель, выполняется гидроизоляция основания. Для этого поверх изоляционного материала укладывается пленка гидроизоляции. Она препятствует прохождению влаги извне, на поверхность утеплителя.
Мембрана укладывается полосами внахлест на 10–15 см. Для предотвращения попадания влаги через стыки они проклеиваются скотчем.

Этапы монтажа пола

Крепление чернового пола

Для пола мансардного помещения рекомендуется использовать листы ДСП или OSB, так как они обладают хорошими качествами по отношению к перепадам температур и влажности.

Укладку фанеры или листов ДСП можно произвести двумя способами:

Первый способ предусматривает укладку на балки перекрытий лагов, предварительно обработанных антисептическим средством. Образовавшееся пространство послужит вентиляцией для внутренностей пола. Лаги используются и в том случае, если бревна перекладин имеют не слишком ровную поверхность и чтобы уложить фанеру, производится выравнивание при помощи лагов.

Найдя наивысшую точку, выполняют выравнивающие действия путем подкладывания под них клиньев.

Крепление лагов производится при помощи саморезов, загоняя их под углом в 45 градусов.

Получив готовый ровный каркас, можно переходить к укладке фанеры или листов ДСП.

Второй способ предусматривает укладку фанеры непосредственно на балки перекрытия, используя для этого те же саморезы. Шаг между саморезами составляет 20–30 см.

Схема мансардного пола на лагах

Финишная отделка

Финишная отделка представляет собой облицовку поверхности напольными материалами, такими как ламинат, линолеум или другие покрытия, выбор которых зависит от целей использования помещения, будет ли оно отапливаемым и от дизайна комнаты.

В случае, если мансарда в деревянном доме не будет использоваться в качестве жилой комнаты, черновой пол можно оставить без финишной отделки. Но все же рекомендуется произвести окрашивание или хотя бы грунтовку основания для предотвращения разрушения от воздействия на него неблагоприятных климатических условий.

Видео, как сделать пол на мансарде:

Советы, как сделать пол на мансарде, если балки перекрытия слабые

Если при покупке готового дома и желании сделать жилую комнату в мансарде возникает проблема слабого перекрытия, специалисты рекомендуют его усилить. Для этого используются такие способы:

Балки обшиваются с двух сторон фанерой, толщиной 15–20 мм. Или металлическими листами. Это действие значительным образом усилит несущую способность перекладин.
Следующий способ — соединить балки между собой брусочками, которые крепятся снизу перекладин.
Если доступа для прибивания досок снизу нет, можно уложить враспор балок, крепя специальными приспособлениями.
Еще один действенный способ — прибить проволоку 6–8 мм вдоль балок в форме английской буквы V. Фиксировать загнутыми гвоздями.
Если проблема заключается в большом расстоянии между балками, то со стороны стен, на которые идет упор, необходимо сделать перемычки, крепящиеся на концы перекладин. На эти перемычки уложить поперечные брусья.
Все способы усиления несущей способности проводятся, предварительно подперев балки снизу.

Подводя итог, можно сказать, что использовать мансарду в качестве жилого помещения удобно, главное, оборудовать поверхности чердака и выполнить качественное утепление. Пол на мансарде можно сделать прямо на балках перекрытия, главное условие для получения надежного основания — соблюдать требования монтажной технологии.

Как сделать пол на мансарде по балкам перекрытия своими руками

Пол мансарды

Особенности обустройства пола на мансарде

Процесс обустройства пола чердачного помещения имеет некоторые особенности:

Несмотря на то, что пол мансарды не контактирует с холодной внешней средой, он нуждается в качественной тепло- и шумоизоляции.
Материал для утепления пола должен иметь небольшой вес, чтобы не утяжелять конструкцию.
Мансарда бывает разных конфигураций, позволяя открыть новые возможности для воплощения дизайнерских задумок. Практика показывает, что сделать комнату из чердачного помещения дешевле, нежели строить полноценный второй этаж, несмотря на затраты по утеплению помещения.
Благодаря разнообразию форм и конфигураций конструкции, мансарды придают оригинальный вид дому.
Качественный пол зависит от качества материалов для его изготовления и технологии процесса его возведения.
При обустройстве пола бревенчатых домов размер перекладных и подстропильных балок должен быть одинаков и составлять прочный каркас для крепления на него мауэрлата.

Дом с жилой мансардой

Виды перекрытий под крышей дома

В частных домах в основном применяют два вида перекрытий:

Полы в мансарде по деревянному перекрытию

Перекрытие состоит из деревянных балок. При пролёте длиной от 6 до 12 м укладывают балки из соснового бруса сечением 200 х 200 мм. По деревянным балкам устраивают настил из досок толщиной 40-50 мм.
На деревянный настил кладут лаги из бруса с шагом 400 – 500 мм. Перекрытие утепляют.

Утепление и звукоизоляция пола

Очень часто применяют минеральную вату в виде утеплителя пола по причине её дешевизны. Однако вы должны знать, что при малейшем проникновении влаги в подпол, вата превратится в бесполезную труху.

Технология обустройства пола мансарды, основные этапы

Далее процесс можно разделить на такие этапы.

Укладка балок перекрытия

Проводится обработка древесины специальными антисептическими средствами, которые снижают риск загнивания каркаса, защищают древесину от поражения короедами и плесенью.
После полного высыхания подрезка перекладин под углом 60 градусов. Края окрашивают битумной мастикой и в целях гидроизоляции оборачивают двумя слоями рубероида.
Монтаж нужно начинать с укладки крайних двух перекладин. Расстояние от стены должно быть не больше 5 см.

Важно! Бревна вставляются в пазы в среднем на 10 см, оставляя зазор не больше 3 см.

Чтобы выполнить контроль горизонтальности перекладин, поверх балок укладывается ровный брусок, на который сверху ложится уровень.
Для выравнивания балок по пузырьковому уровню, используются специальные клинки, которые подкладываются в пазы под балку. Они должны пройти обработку битумной краской.
Для исключения скрип перекладин и устранения прохождения воздуха зазор заполняется паклей или изоляционной ватой.
Выравняв горизонтальность основания при помощи контрольного бруска и уровня, остальные балки укладываются относительно него. Технология укладки в пазы та же, что и крайних двух.
Каждая 5-я перекладина должна прикрепляться к стене с помощью анкеров.

Технология укладки перекладин
В случае, если дом уже готов, балки перекрытия можно закрепить другим способом.

Устройство деревянных перекрытий между этажами: расчет и схемы монтажа

Планируя строительство загородного коттеджа, владельцу приходится решать непростой вопрос выбора перекрытий. Одни подрядчики советуют ему использовать железобетонные панели, другие настаивают на использовании в качестве перекрытия деревянных балок.

Мы решили помочь новичкам выйти из затруднительного положения. В нашей статье вы найдете обзор достоинств и недостатков деревянных межэтажных перекрытий.

Полезные советы по их монтажу и важные нюансы выполнения этой работы также не будут лишними. Надеемся, что полученная информация пригодится вам на стройке и поможет избежать серьезных ошибок.

Содержание статьи:

Основные преимущества и недостатки деревянных перекрытий

В сознании граждан сложился стереотип, согласно которому панели из сборного железобетона — единственно возможное решение для любого здания. Преодолеть его не трудно.

Достаточно перечислить преимущества деревянных балочных перекрытий:

Минимальная стоимость (1 м3 бруса в несколько раз дешевле 1м3 пустотных панелей);
Нагрузка на стены в 2-3 раза меньше, чем от панелей. Это позволяет существенно снизить расход арматуры и бетона при устройстве фундамента;
На небольших пролетах (до 4 метров) деревянные балки можно укладывать вручную, используя простейшие приспособления (лебедку или подъемный блок). Смонтировать тяжелые плиты без мощного крана – задача нереальная;
Низкая трудоемкость и высокая скорость работ (по сравнению с заливкой монолитного ж/б перекрытия);
Экологичность (в бетоне используется гранитный гравий, радиационный фон которого может существенно превышать норму).

Как известно, достоинства не бывают без недостатков. У перекрытий из древесины их немного:

Повышенная деформативность. Проявляется в эффекте вибрирования при хождении и образовании трещин в местах примыкания перегородок из гипсокартона;
Низкая огнестойкость (без специальной пропитки);
Относительно небольшая длина (не превышает 6 метров). У ж/б панелей она достигает 7,2 метра.

К числу недостатков данных конструкций некоторые авторы тематических статей относят образование трещин в штукатурке потолка и плохую изоляцию ударного шума. Однако, при грамотном подходе к монтажу две эти проблемы решаются просто и надежно. Для этого ниже несущих балок укладывают ряд менее толстых брусьев, специально предназначенных для подшивки потолка (гипсокартон, ОСП, вагонка, доска).

Подшивочный брус также, как и основной ставится на стену, но ниже, и к нему крепится облицовка потолка. Это решение встречается не часто, хотя оно грамотное и его история насчитывает не одно столетие, кроме отсечки структурного шума второго этажа такой вариант избавляет от трещин в потолке. Они появляются в том случае, когда балка служит опорой пола второго этажа и одновременно к ней подшивается потолок первого этажа. От вибрации и ударной нагрузки в отделке появляются трещины.

Области применения и расчет деревянных перекрытий

Перекрытия по деревянным балкам рекомендуется применять:

в зданиях, построенных из древесины (каркасных и рубленых);
в дачных домах, рассчитанных на летнюю эксплуатацию;
в хозяйственных постройках (сараях, банях, мастерских);
в быстровозводимых домах сборно-разборного типа.

Кроме перечисленных вариантов, деревянные конструкции для межэтажных перекрытий можно использовать в коттеджах, предназначенных для круглогодичного проживания. Только в этом случае нужно использовать двухрядную систему установки балок, о которой мы рассказали выше.

Подбирать сечение бруса по принципу «чем толще, тем лучше», мы не советуем. Есть простая методика расчета, взятая из строительных нормативов.

Согласно ей, высота деревянной балки должна быть не меньше 1/25 размера перекрываемого пролета. Например, при 4-х метровом расстоянии между стенами нужно купить пиловочник с высотой сечения (Н) не менее, чем 400/25 = 16 см при толщине (S) 12 см. Для создания запаса прочности найденные параметры можно увеличить на 2-3 см.

Второй параметр, который нужно правильно выбрать — количество балок. Он зависит от их шага (расстояния между центральными осями). Зная сечение бруса и размер пролета, шаг определяют из таблицы.

Указанная в таблице расчетная нагрузка 350-400 кг/м2 является максимальной для второго этажа. Если он не будет жилым, то ее величина не превысит 250 кг/м2.

Планируя раскладку брусьев, нужно учесть, что два крайних должны отступать от торцевых стен не менее, чем на 5 см. Остальные балки распределяют по стенам равномерно (в соответствии с выбранным шагом).

Этапы и особенности монтажа

Технологически устройство перекрытия по деревянным балкам нельзя назвать сложным. Главное внимание следует уделить выравниванию балок по горизонтали и качеству заделки их концов в массив стены. Просто положить брусья на кладку и заложить их кирпичом нельзя. Необходимо обеспечить им надежную связь со стенами и качественно защитить древесину от гниения.

Варианты заделки балок в зависимости от материала кладки, вида стеновых конструкций (наружная, внутренняя, дымоход) и способы их крепления приводятся на рисунках.

Длина опорной части балок в кирпичной и блочной стене должна составлять не менее 16 см (в деревянной 7-8 см). Если вместо бруса используются спаренные доски, поставленные на ребро, то их заделывают в кладку не менее, чем на 10 см.

Боковые части балок, контактирующие со стеной, оборачивают 2 слоями пергамина или 1 слоем рубероида. Опытные мастера обрезают торцы брусьев под углом (60-70°) и оставляют неизолированными, при этом не забыв обработать их антисептирующим составом на ровне с остальной частью. Так обеспечивается «дыхание» древесины, обернутой гидроизоляцией.

При монтаже перекрытия по бокам у каждого бруса оставляют небольшие зазоры (3-5 см), заполняемые минватой или паклей. В пространство между торцом каждой балки и стеной тоже ставят теплоизолятор. Так устраняют «мостик холода» возникающий за счет уменьшения толщины кладки.

При устройстве перекрытий в стенах из газобетонных и арболитовых блоков рекомендуется использовать открытую заделку. В этом случае концы балок так же подрезают под углом, антисептируют и оклеивают их толем на мастике, оставляя свободными торцы.

Наружную стенку гнезда утепляют войлоком или минватой и вставляют в него короб, сделанный из кусков антисептированной доски. Его высота выбирается такой, чтобы над балкой образовался воздушный зазор (2-3 см). Через него в помещение в зоне плинтуса будет выходить водяной пар, накапливающийся в древесине. Такое решение предохраняет опорную часть балки от загнивания.

Брусья перекрытия опирают на армированный пояс, который используется для повышения пространственной жесткости блочной кладки.

Во внутренние несущие стены балки заделывают закрытым способом. Для увеличения жесткости перекрытия их через три связывают между собой стальными анкерными пластинами.

Участок балки, примыкающий к дымовому каналу, изолируют асбестом или другим негорючим материалом. Основной защитой от возгорания здесь служит кирпичная разделка (утолщение кладки трубы) толщиной 25 см.

В деревянных домах монтаж балочных перекрытий выполняют двумя способами:

Врубкой в бревенчатые венцы;
Через стальную фасонную пластину (стульчик), фиксируемую к стене с помощью резьбовых шпилек.

Если верхний этаж или чердачное помещение не будет жилым (отапливаемым), то необходимо выполнить утепление деревянных перекрытий. Для этого в пространство между балками укладывают утеплитель (минвату, эковату), предварительно расстелив по подшивке потолка слой пароизоляции.

Использовать для этой работы пенопласт не следует по трем причинам:

Он не пропускает водяной пар, и древесина под ним загнивает;
Не изолирует ударный шум;
Является проблемным с точки зрения экологичности.

Конструктив утепленного перекрытия приводится на схеме.

Аналогично выполняется утепление перекрытия первого (цокольного) этажа. Разница между ними заключается в том, что подшить балки снизу из неглубокого подполья довольно сложно. В этом случае строители поступают иначе. К боковым граням балок они подбивают черепной брусок (5х5 см). На него укладывают антисептированный дощатый настил. Он служит опорой для плитного утеплителя, размещаемого в промежутках между брусьями. Под минвату подкладывают пароизоляцию. Сверху по балкам также настилают пароизоляцию. После этого к ним крепят лаги и по ним уже монтируют чистовой пол.

Минватную плиту следует ставить между брусьями как можно плотнее, чтобы исключить продувание пола. Для лучшей изоляции все стыки утеплителя обрабатывают монтажной пеной.

Контроль горизонтальности установки брусьев выполняют с помощью пузырькового уровня, уложенного на ровную длинную доску. Для выравнивания используют обрезки досок, защищенне битумной мастикой. Их подкладывают под торцы брусьев.

Полотна пароизоляции следует стелить с нахлестом не менее 10 см и проклеивать строительным скотчем все стыки.

Для снижения ударного шума перед монтажом лаг пола второго этажа по балкам укладывают звукоизолирующую ленту толщиной 5 мм. Гидроизолирующую пленку под лаги ставят только в том случае, если помещение второго уровня будет жилым. Она защитит утеплитель от попадания воды при мытье пола. Технология ее монтажа аналогична укладке пароизоляции.

Завершающий этап устройства деревянного перекрытия – монтаж чернового пола из досок, фанеры или плит OSB при помощи саморезов. После завершения этой работы настилают чистовое покрытие из ламината, линолеума, паркета и выполняют финишную отделку потолка.

Press ESC to close

Перекрытие мансардного этажа по деревянным балкам
